POWER ADE CPL 3

ブレーカー自動投入・遮断装置

▊ 概要

無人設備などで、商用電源のブレーカーがトリップした時それを検出し、ディップスイッチの設定に従い自動再投入を行います。

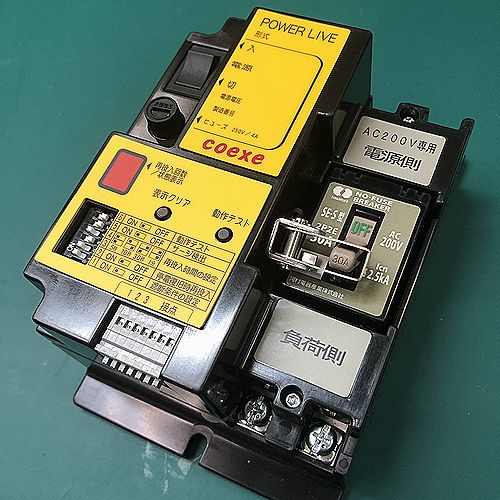

外形写真

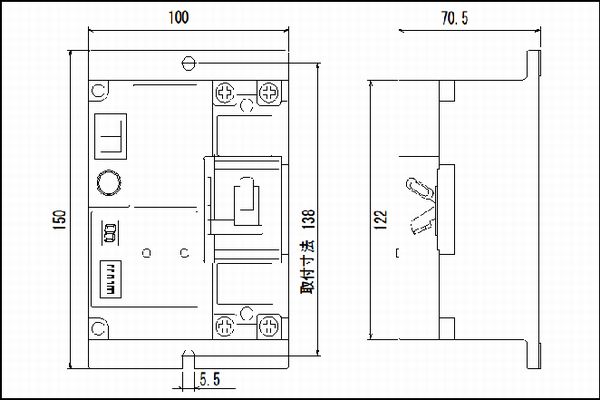

外形寸法図

動画

▊ 特徴

ブレーカーの動作原因を判別
- ● 雷サージでブレーカーがトリップした場合、自動再投入します。
- ● 負荷異常でトリップした場合には、自動再投入しません。
（設定ディップスイッチによる）
ブレーカーがトリップした場合の自動再投入する時間を変更できます。
（設定ディップスイッチによる）
外部信号により、ブレーカーのON/OFFが出来ます。
※ 受注生産品のみ遠隔操作が可能です。
コンパクトで高機能。
ブレーカーメーカーが選択できます。
- ● 河村電器産業株式会社
- ● テンパール工業株式会社
ソレノイド駆動
動作時にブレーカーに負担をかけないよう位相制御をしています。

▊ 資料

CPL3カタログ

▊ 仕様

品名		POWER ADE		備考
型式		CPL3-3030-E-30	CPL3-3030-N-30	型式の2列目の3030は定格電流を示します。型式の4列目の30は漏電感度電流を示します。
ブレーカー仕様	種類	漏電ブレーカー	ノンヒューズブレーカー
	電源電圧	1φ 2W AC100V (AC200V)
	定格電流	15, 20, 30AT	5, 6, 10, 15, 20, 30AT
	定格遮断容量	1.5kV
	定格遮断電流	30mA	-
製品仕様	対雷性能	30kV (1.2 / 50μs)
	投入条件	雷サージ検出あり、なしを選択（設定ディップスイッチによる）
	遮断条件	● 雷サージ検出あり（設定ディップスイッチがONの場合）手動、過負荷によるトリップ ● 雷サージ検出なし（設定ディップスイッチがOFFの場合）投入後、3秒以内に再トリップ ● 遮断条件設定スイッチがONの場合 1時間以内に3回トリップ
	動作チェック	チェックボタンで投入動作確認		月1回以上の動作確認をしてください
	再投入時間	5秒, 10秒, 30秒, 60秒（ディップスイッチの設定による）
	動作回数	再投入回数を7セグにて9回まで表示		● 9回以上は9と表示 ● 手動クリア可
	重量	約730g
	使用温度条件	-10℃ ～ +50℃		ブレーカーは除く

本製品はディップスイッチの設定により、ブレーカーがトリップすると自動再投入する場合がございますので、ブレーカーが再投入されることで災害が予想される電気設備には使用しないで下さい。
雷サージ検出の場合、負荷側の以上によるトリップは手動リセットが必要です。
本製品は国内向け仕様になっております。海外ではご使用できません。
